●置入安裝光碟開始安裝驅動程式及隨附的電視軟體AVerTV。

01
●安裝完成後,系統工具列右下角會出現一個遙控器圖示,點兩下即可開啟AVerTV。接上電視卡時,圖示是黃色的,沒接電視卡則會變成灰色的。

02
●初次使用會先跳出設定視窗,要求使用者掃台。按下「節目掃描」即可開始掃台。

03
●雙頭天線表現不俗,連訊號微弱的HiHD都有掃到。最後按下「套用」→「確定」即可開始看電視。

04
●畫質穩定且顏色真實,沒有閃爍、水波紋或色彩交疊的現象。特別要誇一下的是雙頭天線的收訊能力和電視卡本身的抗干擾能力!在室外有機車經過時,竟沒有掉格,停頓的時間非常短暫,非常難得!

07hd_01
●Hi HD頻道的畫質很優,可惜的是這台本身訊號較弱,Digi隱形電視卡又採軟體解壓H.264,CPU負擔不小,無法很流暢地觀賞高畫質的節目,殘念。(按此仔細瞧瞧HiHD的畫質,連髮絲都看得一清二楚哦!)

15
●AVerTV的控制面板為可伸縮式,平時可以將數字切台鍵收起來。主要的功能鍵都以圖示意,但有的圖還是有點令人費解,往往要將滑鼠移近才能由浮動提示框中看出功能為可。(例如下排從右邊數來第二個按鈕其實是排程鍵。)

19
●按下控制面板上的EPG按鈕,則會顯示一週份的電子節目表(目前收看的頻道),按下右下角的切換鍵可以轉換成單日模式。

08

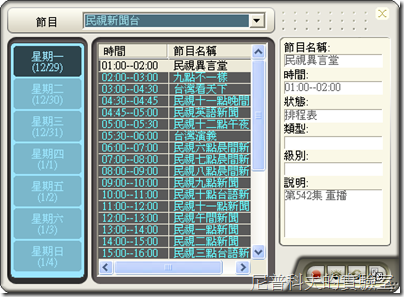

●單日模式的EPG。按下錄影鍵即可開始錄影,或預錄所選的節目。

05
●按下AVerTV控制台中的「快照」按鈕,則可擷取目前的電視畫面,並跳出縮圖框。

10
●預設的擷圖模式為單張、720X480、JPEG格式,儲存路徑為「我的文件」。想變更可至「設定」→「快照」裡設定。連拍張數可多達100張,適合擷取運動比賽的畫面。

06

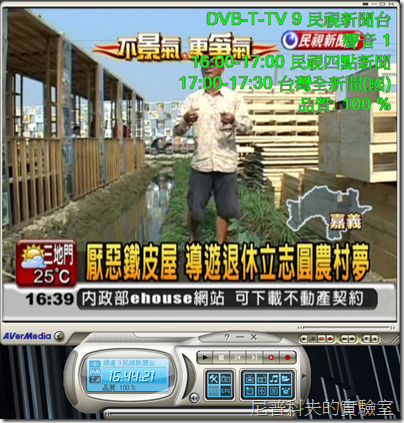

●轉台時會出現的螢幕顯示項目。除了可以顯示目前的節目名稱,還能秀出等一下要播放的節目名稱。

09
●螢幕顯示項目同樣也可以客製化。回到設定視窗裡的「外觀」→「螢幕顯示」裡即可設定。

16

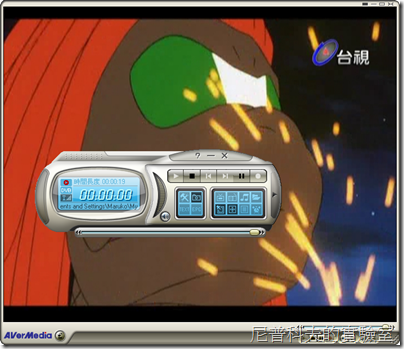

●MCE下的時光平移,在AVerTV裡也可以展現,按下時光平移鍵後的反應速度似乎比加油棒的時間短,跳轉蠻流暢的。

 11
●若想將時光平移的內容錄下來,亦可在設定裡設定將時光平移的內容錄下來。(其實我還是習慣直接按錄影鍵啦!)

13
●按下控制面板上的排程按鈕後,可以新建預約錄影。不但可以設定為每週或每日定時錄影,還可設定錄完影自動關機。

14
●按下左下角的「進階」按鈕可展開更多錄影設定。AVerTV支援將電視節目錄成H.264格式,以節省硬碟空間。(H.264和iPod格式差在影像的frame rate,兩者的解析度皆為320 x 240)

17
●AVerTV的功能雖然幾乎都已陳列於控制面板上,但右鍵選單中還是有一些「隱藏版」功能,例如同時看兩台的子母畫面功能以及超炫的電視桌面功能(也就是將電視畫面設定為桌布)。

18
●神奇的電視桌面,讓你可以一邊工作、聊天,一邊看電視。(因為「設為背景」的畫面無法用擷圖軟體擷取下來,所以我只好用相機拍,有點模糊,還請各位多擔待。)

《測試平台》

CPU:AMD Turion 64 X2 ,  MMX,  3DNow (2 CPUs), ~1.6GHz
記憶體:1GB RAM
顯示卡:NVIDIA GeForce Go 6150
作業系統:Windows XP Home Edition SP 3

《總結》

圓剛Digi隱形電視卡是目前市面上最輕薄短小的ExpressCard電視卡,除了得外接RF轉接線和雙頭天線,你幾乎感覺不到它的存在,對於越做越薄的筆電來說,有其攜帶和使用上的便利。它的散熱性不錯,看了一個小時後拔出來,也只有微溫,不用擔心筆電因ExpressCard而過熱。此外,雙頭天線的收訊良好,而且收納方便,也是它誘人的賣點。唯收看HiHD時,CPU需求偏高的問題似未有顯著改善;售價較一般數位電視棒高,算是它小小的缺點。

《延伸閱讀》
官網產品頁:
http://www.avermedia.com/avertv/tw/Product/ProductDetail.aspx?Id=453



E554_01
●產品盒正面。特別強調隱形設計。

在這個月的《PC home雜誌》上看到圓剛為ExpressCard電視卡做的廣編稿,讓一直以為ExpressCard槽只拿來接網卡的我,有驚喜的感覺,特別跟廠商商借來玩。先來說說它有什麼賣點:

  1. 支援DVB-T數位訊號(台灣及大多數歐洲國家的數位電視規格)
  2. 支援行動接收(行車或搭車時都可看)
  3. 支援HDTV 1080i(H.264及MPEG-2格式)
  4. 可直接錄成H.264格式(省硬碟空間,可在PMP上播放)
  5. 無尾外露設計(打包筆電時也不用拔出)
  6. 雙頭高感度天線

相信許多人對於ExpressCard都不是很了解,雖然知道它和USB一樣,具有隨插即用的熱插拔特性,卻不知它有什麼優點,在此,我就先班門弄斧來簡介一下ExpressCard的特點吧!

  1. 體積小。
  2. 傳輸快。
  3. 支援PCI Express及USB的底層傳輸技術。
  4. 由於上一點,也使它的成本較低,整體架構相對單純。
  5. 較省電。

dimensions

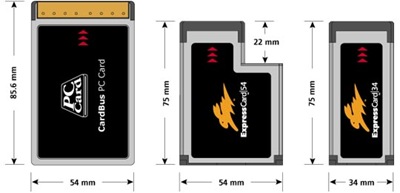

●認明「飛躍的黃兔」,就是ExpressCard的正字標記啦!它共有54mm及34mm兩種規格。(最左邊為ExpressCard的前輩CardBus)

話說ExpressCard雖然因為隨插即用的特性,與USB形成競爭關係,但由於它也可採USB通道傳輸,因此也可說是一種USB裝置。 在外形上,它分為54mm及34mm兩種規格,但連接處同樣都是34mm,34mm的好處是體積小、可以向上相容於54mm的ExpressCard插槽;54mm的好處是散熱較佳、容量較大可有更多應用,效能亦較高。而不管是哪種規格、不管有無外露「屁股」,它都比USB更為輕便,像本篇將要介紹的圓剛Digi隱形電視卡就是屬於沒有外露屁股的ExpressCard。

傳輸速度上,ExpressCard最高可達每秒2GB的速度(走PCIE線路者。若走USB線路,則為每秒480MB),而USB 2.0最高只有每秒480MB/60MB的速度。(若以電視卡來說,播放HDTV時,大約需要每秒55MB的頻寬。)

耗電上,ExpressCard功耗為1.5V~3.3V,USB 2.0則為4.75V~5.25V(但目前的USB裝置大概都可維持在3.3V)。

E554_02
●圓剛Digi隱形電視卡強調移動接收、HDTV支援及低耗電。台灣製造也算賣點之一。

回過頭來談談今天的主角吧!圓剛Digi隱形電視卡採54mm介面,最特別的就在於它不僅不會占用到所剩不多的USB埠,而且完全不外露,沒有誤撞的危險,而且像內建的配件一般,要將筆電收到包包裡時,也不用特別取出,對於經常用筆電看電視的人來說,還蠻方便的。據我所知,目前台灣只有圓剛有出此種介面的電視卡。

E554_03
●產品盒背面。

E554_04
●有圖解說明ExpressCard的插拔方式。

E554_05
●系統需求,和之前測過的圓剛DVB-T加油棒一樣,看HDTV的系統需求不低。

E554_06
●內容物有電視卡本身、RF轉接線(畢竟ExpressCard那麼薄,Digi隱形電視卡本身又沒傳統的黑色屁股露在外面,無法直接接數位天線)、安裝光碟及快速安裝手冊。

E554_07

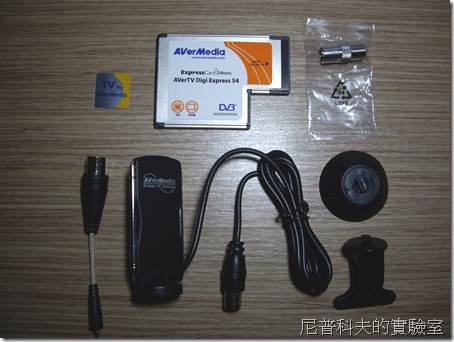

●開盒見真章!所有硬體配件一起拍張大合照。TV by AVerMedia貼紙、電視卡、PAL轉NTSC接頭、RF轉接線、雙頭三段式數位天線,另附天線吸盤和筆電夾(使用者依需求選用一種底座)。

E554_08
●其他有安裝手冊、保證卡、雙頭天線使用指南及安裝光碟。(圓剛DVB-T加油棒的光碟有產品照,這張卻只寫隨附的電視軟體名稱,讓我一開始還以為我少了一張驅動程式光碟)

E554_09

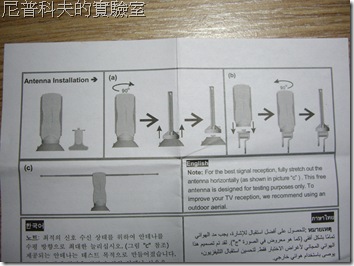

●除了安裝手冊外,另外有附一張多國語言的雙頭天線使用指南,告訴使用者怎樣接底座及什麼角度收訊最佳,蠻貼心的。(雖然上面是說把天線整個拉出,再扳平;但我個人覺得L型比較好耶!

E554_10
●安裝圓剛Digi隱形電視卡前,先將ExpressCard插槽的擋板取出。ExpressCard的取出方式很簡單,輕輕從切面按一下,卡片就自動彈出。

E554_11
●推入電視卡。圓剛Digi隱形電視卡的切面很平整,接孔只有一個連接RF轉接線的金色小孔。

E554_12
●推入後,電視卡與筆電側邊切齊,沒有礙眼的突出物。

E554_13
●電視卡連接RF轉接線及數位天線的鳥瞰圖。

E554_14
●側面也拍一張,這是本人認為收訊最好的L型。記得要把天線完整拉出,才能提升收訊品質。

(軟體實測篇待下回分解…)
